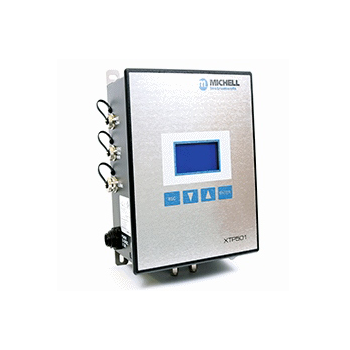

非消耗型坚固的顺磁传感器
特点
紧凑，轻便，易于安装
直观的用户界面
坚固的 IP55 外壳
维护小，使用成本低
测量范围从 0 – 1% 高达 0 – 25% O2 以及 20/80/90-100% O2
精度优于满刻度的 ±1%
2 个 4–20 mA 输出和基于RS485协议MODBUS RTU作为标准
| 性能 | |
| 测量技术 | 热磁氧传感器 |
| 测量气体 | 氧气 (O2) |
| 背景气体 | 分析仪在过程的背景气体中校准，标准背景气体包括氮气，二氧化碳，甲烷，氢气，氦气和沼气 |
| 气体要求 | 带 <3μm 颗粒物的非冷凝样气 |
| 量程 | 分析仪校准至客户要求的量程，可选: 0–0.5% 高至 0-50% 和 20, 80 或 90–100% |
| 显示分辨率 | 0.01% 0.1% 用于抑零量程 |
| 显示类型 | 背光 LCD (非 501-GP2 型号) |
| 固有误差 (精度) | < 量程的 ±1% 或 ±0.02% O2, 取其中较大值 < ±0.2% O2 或 量程的 1% , 取其中较大值 (对于抑零量程 20/80/90 至 100%) |
| 高速响应(HSR) 的反应时间 (T90) | < 15 s |
| 重复性 | 量程的 ±0.2% 或 0.02% O2, 取其中较大值 |
| 线性 | 量程的 ±0.5% 或 0.05% O2, 取其中较大值 |
| 零点稳定性 | 每个月量程的 ±0.25% |
| 量程稳定性 | 每个月量程的 ±0.25% |
| 样气流速 | 100 – 500 ml/min (0.2 – 1.27 scfh) |
| 样气流效应 (校准@ 300 ml/min) | 规定范围内的流量 < 量程的 1% |
| 样气压力 | 0.75 – 2 Bar A (必须在与样气一样的压力下校准装置) |
| 样气温度 | 5 和 55°C间的恒定温度 |
| 样气腔室温度 | +50°C |
| 电气参数 | |
| 模拟输入 | 1 个电流输入用于外部传感器 (可以在屏幕显示) 1 个电流输入作为过程条件的有源补偿 |
| 模拟输出 | 2 个 4-20 mA 输出 ( 24V 励磁电压供电) |
| 输出范围 | 首要范围设置为仪器的校准范围，第二个为用户可选 |
| 报警 | 2 个单极转换继电器用于浓度 (250 V, 5 A max) |
| 数据记录 | 数字通信可以在外部设备上记录来自分析仪的输出 |
| 数字通信 | MODBUS RTU 基于 RS485 协议 |
| 电源 | 24 V DC, 1.5 A 最大 |
| 工作条件 | |
| 环境温度 | +5 – +40°C |
| 机械参数 | |
| 预热时间 | < 25 分钟 (@ 20°C 环境温度) |
| 稳定时间 | 5 分钟 |
| 接液材质 | 316 不锈钢，硼硅酸盐玻璃, 铂 (以及O型圈) |
| 尺寸 (w x d x h) | 260 x 180 x 128mm |
| 重量 | 约 3kg |
| O型圈材质 | 氟橡胶（Viton ） |
| 气体连接 | 1/8” 隔板标准 |
| 防护等级 | IP55 |
